Объектив Гомз Ортагоз 1:4.5/135mm

В статье дано описание процесса сборки объектива с учетом Векторной Направленности его деталей и технических сложностей, возникающих по ходу работы.
Backtomusic team

Объектив 1:4.5 F=135мм, четырехлинзовый анастигмат (триплет с расщепленной передней линзой) от форматной камеры «Фотокор № 1», выпускавшейся в СССР с 1930 по 1941г. В 1930г первые версии объектива выпускались под маркой ВТОМП, затем ВООМП, с конца 1930 года — ГОМЗ. Для сборки экспериментального объектива использовались три фабричных объектива: ВООМП и два ГОМЗа середины и конца 1930х. Объективы сильно отличаются по качеству изготовления: ранний «ВООМП анастигмат Ортагоз» сделан наиболее аккуратно, корпус латунный, резьбы без люфтов, стекла с мягким и ясным рисунком, выраженной Направленностью и аккуратными кромками, вставляются в оправу с минимальным зазором. «ГОМЗ Ортагоз» середины 1930 сделан уже не так тщательно, корпус алюминиевый, резьбы с люфтами, но качество вполне еще приемлемое. «ГОМЗ Ортагоз» конца 1930х — наихудший по качеству объектив, который я вообще держал в руках. На первой анимации внизу можно видеть, насколько его посадочная резьба не соосна с корпусом затвора. Так-же криво у него подрезаны и линзы, ни о какой более-менее равномерной резкости по полю здесь говорить не приходится, хотя на мой вкус по рисунку стекла даже у предвоенной версии куда как приятней, чем у любых послевоенных, уже просветленных линз.

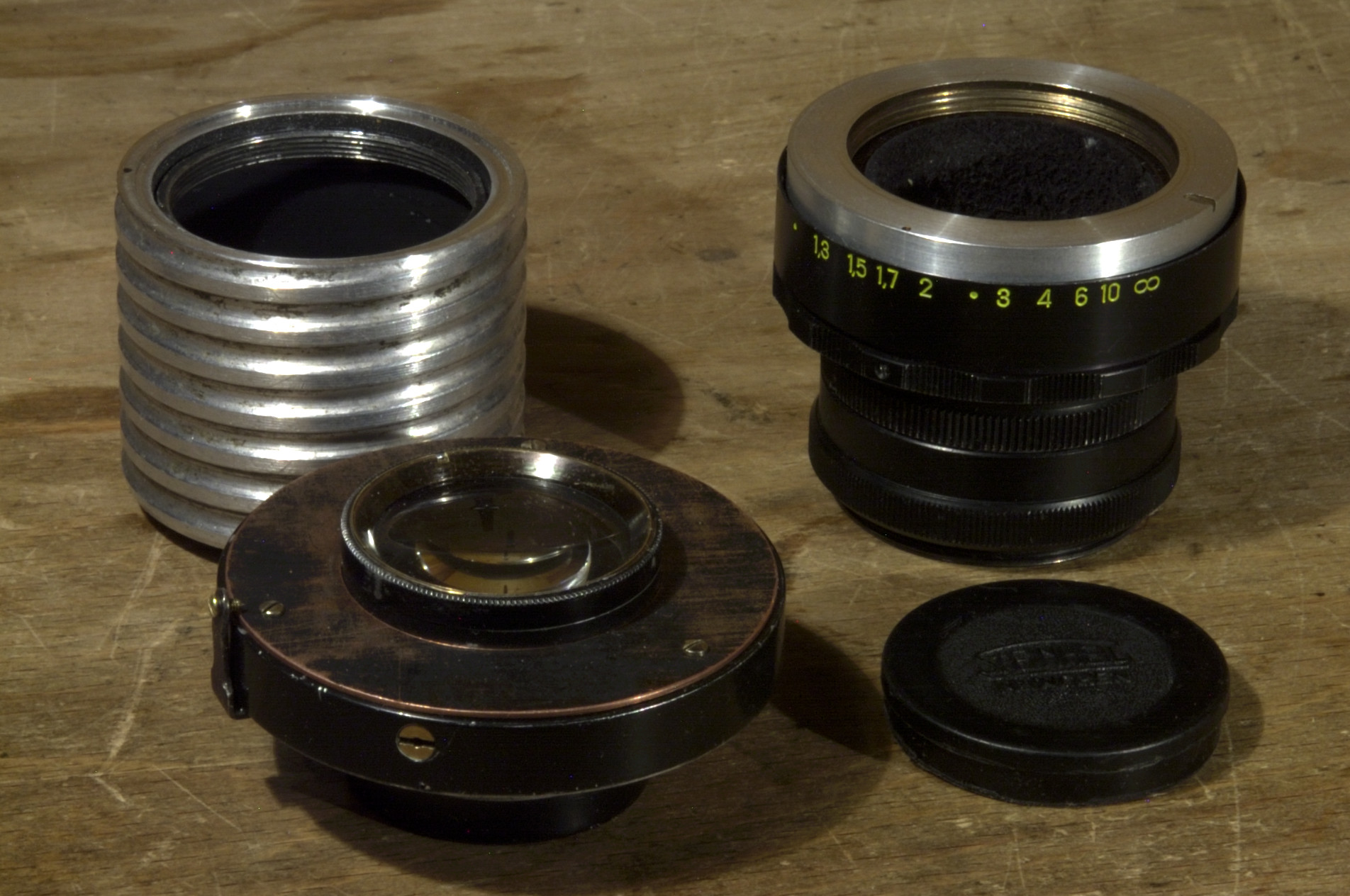

Для эксперимента был отобран комплект линз и деталей оправ с правильной Направленностью, из затвора удалены все внутренности за исключением диафрагмы, которая так-же была собрана с учетом Направленности лепестков. Лицевая часть закрыта пластиной из старой меди, геликоид собран из деталей от Гелиос-44 и алюминиевой трубы необходимой длины.

Для проверки и регулировки соосности линз, объектив зажимался в патрон токарного станка с упором на передний линзоблок и освещался точечным источником света (светодиодом) с расстояния 30см так, чтобы соосность проявлялась и была видна максимально выраженно. На второй анимации показано поведение точек-отражений в конце достаточно трудоемкой настройки. В общем, даже при таких биениях, при использовании форматного объектива на 35мм камере, резкость по полю на краях кадра отличается непринципиально, примерно такую-же погрешность вносит и несоосность геликоида с тубусом и переходником на М-42.

Собрать объектив с правильно направленными линзами и деталями оправы из трех фабричных экземпляров удается крайне редко, обычно всегда остается «капля дегтя в бочке меда»: несколько неправильных деталей, которые не дают рисунку объектива раскрыться полностью. На этот раз, если не считать технических проблем, все срослось отлично и объектив показал практически максимум, на который он способен — винтажный рисунок 1930х и недостижимую для хаотично направленной оптики Ясность (чистоту) картинки, богатые цвета, хорошо «читаемый» объем и перспективу.

Примеры фотографий Nikon-D1 & ГОМЗ-4.5/135

Антон Степичев, 12.05.2018
